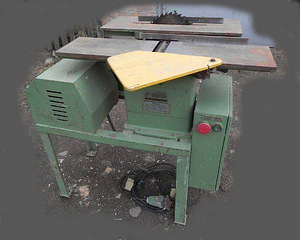

Pooltööstuslik 4-operatsiooniline kombineeritud puidutöötlemispink BDS-5 on ette nähtud erinevatest puiduliikidest detailide kompleksseks töötlemiseks.

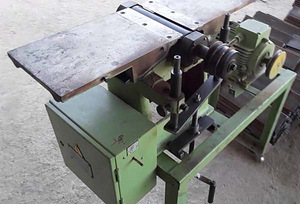

Kombineeritud pink BDS-5 on lihtsa konstruktsiooniga: kaheastmelise rihmarattaga elektrimootor ja vastuvõtva rihmarattaga höövelvõll (spindel) on ühendatud kiilrihmaga. Höövelvõllil (spindlil) on kaks pöörlemiskiirust – 3000 ja 3900 p/min, mida muudetakse kiilrihma ümbertõstmisega.

Treiseadme paigaldamiseks eemaldatakse höövelvõll ja asendatakse treispindliga.

BDS-5 võimaldab teha järgmisi tööoperatsioone:

• Tasapinnaline hööveldamine (rihtimine) kuni 200 mm laiustel detailidel ja kuni 3 mm sügavuselt ühe läbimisega, tooriku etteandekiirus kuni 2 m/min.
• Serva- või äärehööveldamine nurga all 0–45°.
• Piki- ja ristisuunaline saagimine kuni 50 mm paksustel laudadel, tooriku etteandekiirus kuni 1,0 m/min.
• Freesimine ketasfreesiga kuni 16 mm sügavuseni, tooriku etteandekiirus kuni 2 m/min.
• Treimine kuni 630 mm pikkustel ja kuni 200 mm läbimõõduga toorikutel esiplaadil (plaanseibil) ning kuni 100 mm läbimõõduga toorikutel tsentrite vahel.
