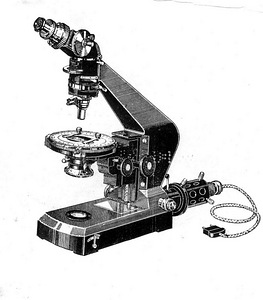

Минералогический поляризационный микроскоп MIN-8

Поляризационный микроскоп МИН-8 предназначен для исследования прозрачных препаратов в проходящем (обыкновенном или поляризованном) свете в коноскопическом и ортоскопическом ходе лучей. Микроскоп может применяться для различных работ в области минералогии, петрографии, минера графии, а также в области биологии и химии. Микроскоп совместно с осветителем ОИ-12 может быть применен для исследования непрозрачных объектов в отраженном свете (как в поляризованном, так и обыкновенном). С микрофотонасадкой типа МФН микроскоп обеспечивает возможность фотографирования исследуемых объектов. Кроме того, конструкция микроскопа позволяет вести работу со столиком Федорова, устройством для наблюдения методом фазовых контрастов КФ-1 и конденсором темного поля ОИ-13.Полный комплект микроскопа перечислен в его свидетельстве.

II. ОСНОВНЫЕ ДАННЫЕ

1. Прилагаемый к микроскопу набор объективов и окуляров обеспечивает возможность получения увеличений от 17,5х до 1350х 2. Смещение центральной точки при вращении предметного столика — в пределах 0,005 мм. 3. Минимальное открытие ирисовой диафрагмы над линзой Бертрана — 0,5 мм. 4. Цена деления барабана микрометренной фокусировки — 0,002 мм. 5. В осветителе используется лампа накаливания 8 в, 20 вт, работающая от трансформатора ТР-10, который питается от сети переменного тока напряжением 127 и 220 в. 6. Вес и габариты прибора: вес прибора — 8,4 кг; вес прибора с укладкой — 20 кг; габарит прибора без укладки — 210 X 390 X 380 мм; габарит укладки — 455 X 355 X 295 мм. РИС Примечание. Под свободным расстоянием понимается расстояние от нижнего опорного торца оправы объектива до покровного стекла препарата. Окуляры Характеристики окуляров приведены в табл. 2. РИС Два последних окуляра применяются не только при визуальном наблюдении, па и в качестве фотоокуляров при работе с микрофотонасадкой типа МФН. В фокальной плоскости окуляра 5х находятся сменные сетка :и шкала со следующими характеристиками: окулярная шкала 10 :100 с ценой деления 0,1 мм; окулярная сетка 10 X 10 с ценой квадрата 0,5
